软质复合塑料材料剥离试验方法 GB 8808一 88
软质复合塑料材料以规定宽度的试样，在一定的速度下，进行T型剥离，测定复合层与基材的平均剥离力。测量材料的剥离强度，以下测量方法：
1 主题内容
本标准规定了塑料复合在塑料或其他基材(如铝箔、纸、织物等)上的各种软质复合塑料材料剥离力
的测定。
2 原理
将规定宽度的试样，在一定的速度下，进行T型剥离，测定复合层与基材的平均剥离力。
3 试验设备
带有图形记录装置的拉伸试验机，或能满足本试验要求的其他装置
4 试样
4.1 试样尺寸
A法 宽度 15.0士0.1mm，长度200 用于复合薄膜等。
B法 宽度 30.0士0.2mm，长度150M M . 用于人造革、编织复合袋等。
4.2 试样制备
将样品宽度方向的两端除去50mm,沿样品宽度方向均匀裁取纵、横试样各 5条。复合方向为纵
向。
沿试样长度方向将复合层与基材预先剥开50mm，被剥开部分不得有明显损伤。若试样不易剥开，
可将试样一端约20mm浸入适当的溶剂中处理，待溶剂完全挥发，再进行剥离力的试验。若复合层经过
这种处理，仍不能与基材分离，则试验不可进行。
状态调节及试验环境
试样应在温度 23士2'C、相对湿度 45% 55%的环境中放置 4h以上，然后在上述环境中进行试
验
试验速度
A法 300士50mm/min;
B法 200士50mm/mine
2 试验步骤
将试样剥开部分的两端分别夹在试验机上、下夹具上，使试样剥开部分的纵轴与上、下夹具中心连 中华人民共和国轻工业部1988一02一，3批准 1988一07一01实施
GB 8808一88

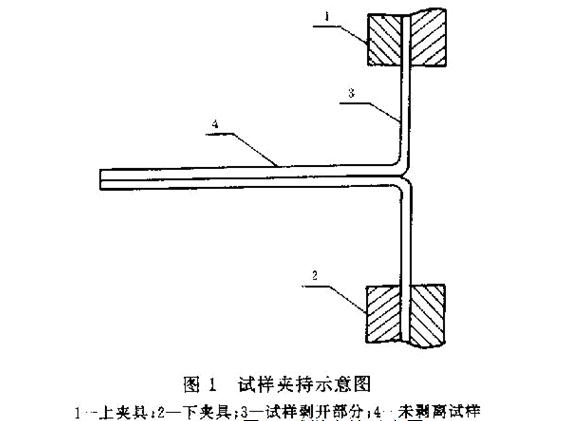

线重合，并松紧适宜。试验时，未剥开部分与拉伸方向呈T型，见图1。记录试样剥离过程中的剥离力曲
线。
8 试验结果的表示

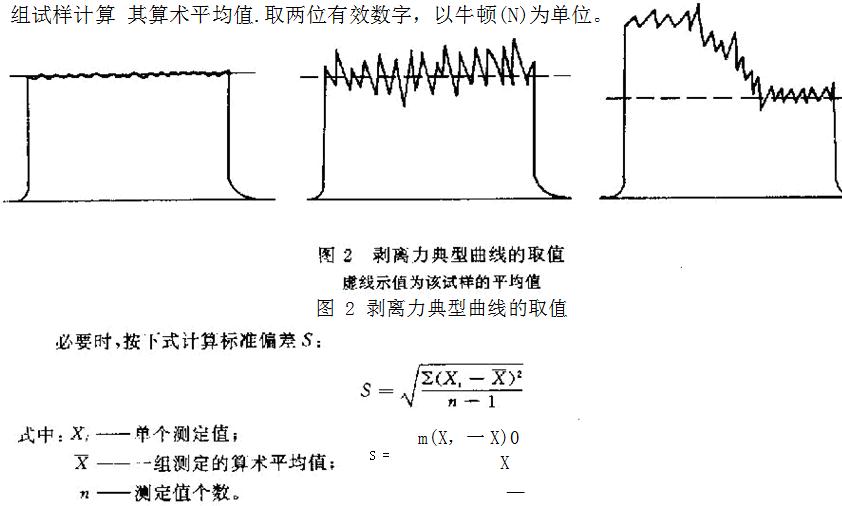

根据试验所得曲线形状(参照图2中三种典型曲线)，采取其中相近的一种取值方法。每组试样计算 其算术平均值.取两位有效数字，以牛顿(N)为单位。
9 试验报告
n 一 1
试验报告应包括下列几部分
Gs 8808一 88
所测样品的品种、复合工艺;
c 试样宽度、试验速度;
f. 取样日期、试验日期、试验人员。
附加说明:
本标准由中华人民共和国轻工业部提出。
本标准由轻工业部塑料加工应用科学研究所归口。
本标准由轻工业部塑料加工应用科学研究所负责起草。
本标准主要起草人曾新榕、李德英。
本标准参照采用联邦德国国家标准DIN 53357-82H塑料带和薄膜测试— 膜层剥离试验》。
